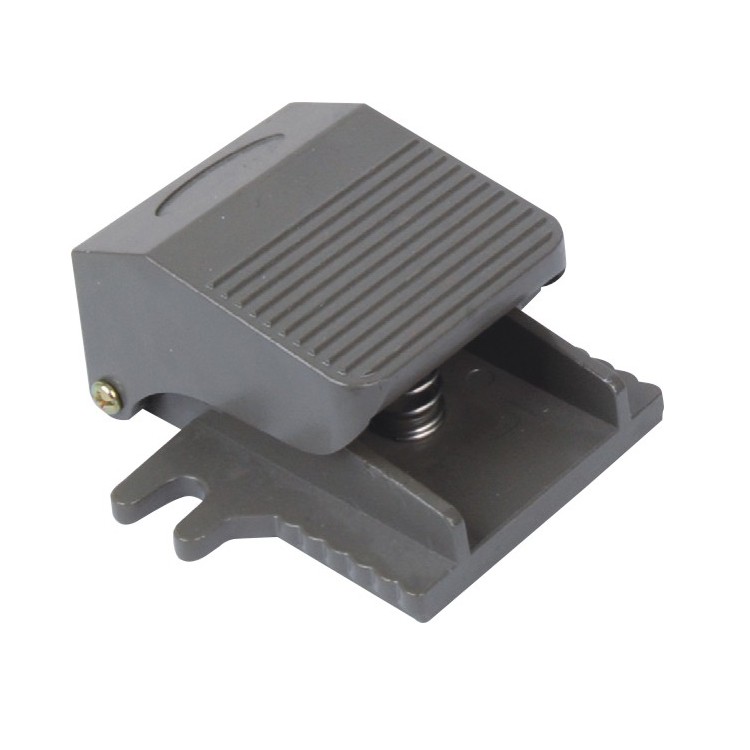

控制元件 — 4F系列腳踏閥
技術參數

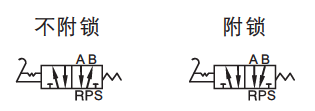

符號

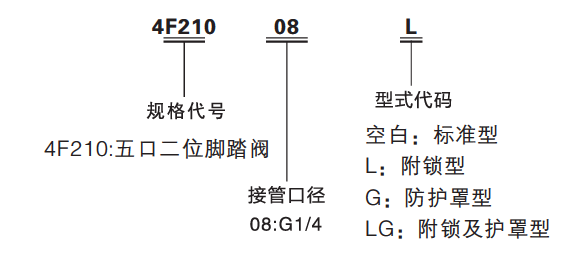

訂貨型號
技術參數
| 型號 | 4F210-08 | 4F210-08L | 4F210-08F | 4F210-08LF |
| 工作介質 | 空氣（經40pm以上濾網過濾） | |||
| 動作方式 | 腳踏控制直動式 | |||
| 接管口徑① | PT1/4 | |||
| 位置數 | 五口二位 | |||
| 使用壓力范圍 | 0?0.8MPa(0?114psi) | |||
| 保證耐壓力 | 1.5MPa | |||
| 工作溫度P | -5?60℃ （未凍結） | |||
| 本體材質 | 鋁合金 | |||
| 潤滑 | 不需要 | |||
外型尺寸

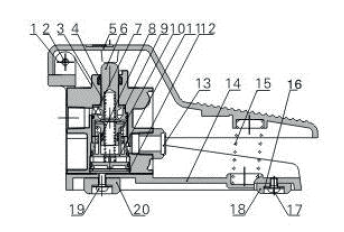

內部結構
| 序號 | 名稱 | 序號 | 名稱 | 序號 | 名稱 |
| 1 | 軸銷 | 8 | O令 | 15 | 彈簧 |
| 2 | 埋頭螺釘 | 9 | 前蓋 | 16 | 墊片 |
| 3 | 彈簧 | 10 | 活塞 | 17 | 圓頭螺釘 |
| 4 | E型扣環 | 11 | 底蓋 | 18 | 小腳墊 |
| 5 | 踏板 | 12 | C形扣環 | 19 | 圓頭螺釘 |
| 6 | 軸芯 | 13 | 消聲器 | 20 | 大腳墊 |
| 7 | O令 | 14 | 底座 |

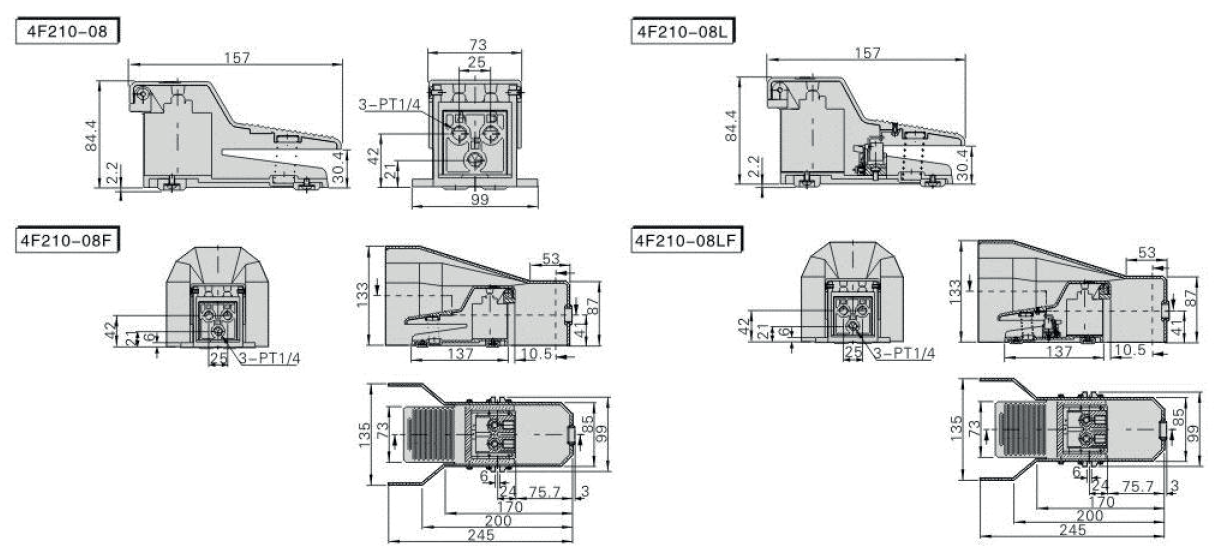

外形尺寸（毫米）
